Saliyanegasket PTFE standar, Taifnouga nawakake gasket amplop PTFE. Kanthi luwih saka 20 taun pengalaman industri, kita nduweni kemampuan lengkap ing R&D, manufaktur, lan dodolan; produk kita kompatibel karo sawetara pH saka 0-14, cocok kanggo sawetara suhu sudhut, lan nawakake Nilai-kinerja biaya.
Gasket amplop PTFE minangka gasket sealing komposit sing kasusun saka jaket njaba PTFE sing ngemot inti pengisi sing bisa dikompres. Jaket PTFE nyedhiyakake resistensi kimia universal (pH 0-14). Inti pangisi nyedhiyakake kompresibilitas, daya tahan, lan konsistensi kanggo flange irregularities.
Masalah padha ngatasi: Gasket PTFE standar kaku lan larang. Gasket karet degradasi ing bahan kimia. Flange sing dilapisi kaca duwe permukaan sing ora rata sing ora bisa disegel gasket standar. Gasket amplop ngrampungake kabeh telu.
|
Paramèter |
Katrangan |
|
Konstruksi |
Jaket PTFE irisan saka pinggiran njaba kanggo bolongan utama; inti pangisi alus dipasang liwat irisan |
|
Tekanan |
Nganti 4.0 MPa |
|
Ukuran Range |
DN25-DN500 |
|
Fitur Utama |
Paling ekonomis, 30-50% kurang saka PTFE ngalangi |
|
Paling apik Kanggo |
Tekanan rendah, layanan kimia umum, aplikasi biaya-sadar |
|
Paramèter |
Katrangan |
|
Konstruksi |
Machined kothak salib-bagean; inti pangisi encapsulated kanthi tanpa celah |
|
Tekanan |
Nganti 5.0 MPa |
|
Ukuran Range |
DN25-DN500 |
|
Fitur Utama |
Enkapsulasi lengkap - integritas sealing sing luwih apik; diameteripun utama bisa cocog bolongan flange kanggo nyegah turbulensi aliran |
|
Paling apik Kanggo |
Tekanan medium-dhuwur, layanan kimia kritis, prioritas integritas sealing |
|

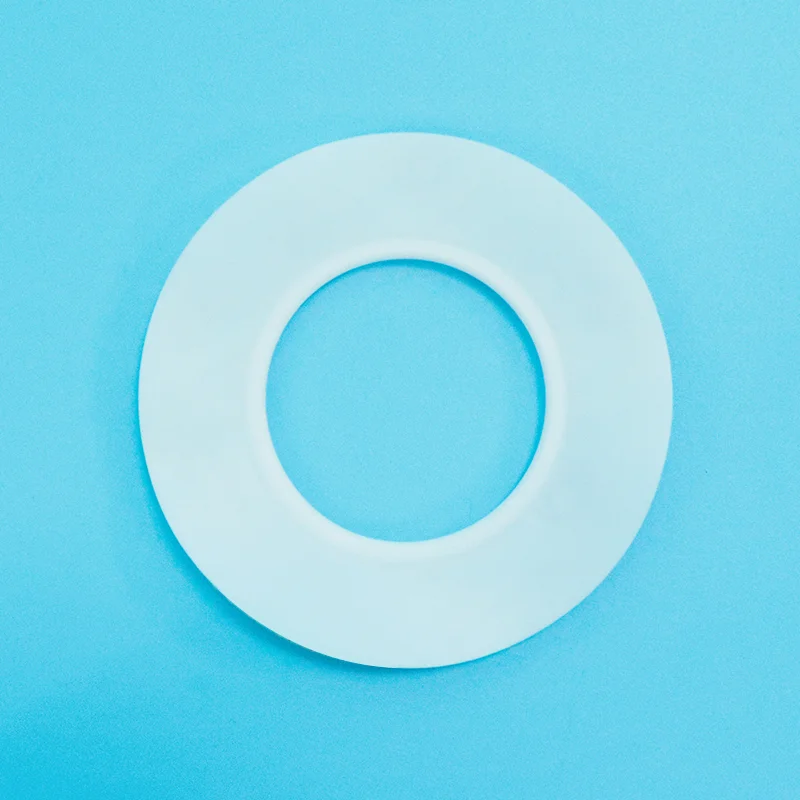

Paramèter |
Katrangan |
|
Konstruksi |
tape PTFE lempitan lan panas-nyegel; insert logam corrugated (304/316 SS) nang |
|
Tekanan |
Paling dhuwur (ndhuwur Tipe A/B) |
|
Ukuran Range |
DN350+ (dianjurake) |
|
Fitur Utama |
Inti logam bergelombang nyedhiyakake pemulihan spring-back lan resistance blowout |
|
Paling apik Kanggo |
Tekanan dhuwur, siklus termal, flensa diameter gedhe, risiko jeblugan |
|
Syarat Aplikasi |
Tipe sing Disaranake |
alesan |
|
Tekanan rendah, bahan kimia umum, prioritas biaya |
Tipe A |
Paling ekonomi - 30-50% kurang saka PTFE ngalangi |
|
Tekanan medium-dhuwur, prioritas integritas sealing |
Tipe B |
Enkapsulasi lengkap, ora ana celah, ora ana inti pangisi sing katon |
|
Tekanan dhuwur, siklus termal, diameter gedhe |
Tipe C |
Inti logam nyedhiyakake pemulihan spring-back lan resistance blowout |
|
Industri |
Aplikasi |
Tipe sing Disaranake |
|
Pangolahan Kimia |
Flange pipa, sambungan pompa, manways reaktor - asam, pelarut, kaustik |
Tipe A / B / C (gumantung tekanan) |
|
Peralatan kaca |
Reaktor kaca, bejana, flange pipa |
Tipe B/C |
|
Farmasi |
Peralatan steril, bioreaktor - Kepatuhan FDA |
Tipe B |
|
Panganan & Wedang |
Sambungan sanitasi, peralatan ngisi - Kepatuhan FDA |
Tipe A utawa B |
|
Minyak & Gas |
Garis korosif, peralatan wellhead |
Tipe C |
|
Penukar panas |
Flange diameter gedhe, siklus termal |
Tipe C |
|
FRP / Flanges Plastik |
Pipa FRP, flange peralatan plastik |
Tipe A/B |

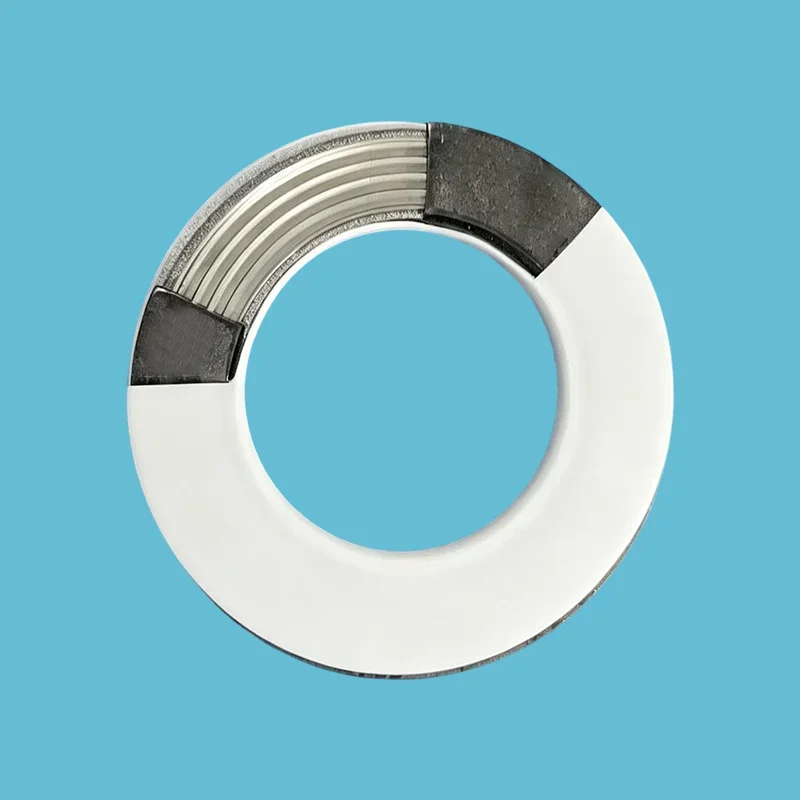

Flange sing dilapisi kaca nduweni permukaan sing ora rata amarga proses lapisan kaca. Gasket PTFE standar mbutuhake torsi bolt dhuwur kanggo nutup - sing retak lapisan kaca sing rapuh.
Gasket amplop ngatasi iki:
sealing torsi kurang- nyegah retak kaca
Konformabilitas- menehi ganti rugi kanggo wavy, lumahing ora rata
Jaket PTFE Kab- nangani media agresif
Inti kompresibel- nyerep irregularities flange
Jaket PTFE nolak meh kabeh bahan kimia ing pH 0-14, asam kuat, alkali, pelarut, hidrokarbon, klorin, lan liya-liyane. Inti pangisi dilindhungi kanthi lengkap lan ora nate kontak karo media.
Gasket amplop segel ing torsi sing luwih murah tinimbang gasket PTFE sing padhet - nglindhungi flange kaca lan plastik sing rapuh saka karusakan.
Inti kompresibel ngimbangi permukaan wavy, goresan, pitting, distorsi flange, lan warping.
Gasket amplop Tipe A regane 30-50% kurang saka gasket PTFE padhet kanthi ukuran sing padha, menehi resistensi kimia kanthi biaya sekedhik.
Jaket PTFE ketemu FDA 21 CFR 177.1550. Inti pangisi kelas panganan kasedhiya kanggo aplikasi panganan lan farmasi.
A: A gasket amplop PTFE kasusun saka jaket njaba PTFE encapsulating inti pangisi compressible. Jaket PTFE nyedhiyakake resistensi kimia universal (pH 0-14, nganti +200 ° C) nalika inti pengisi nyedhiyakake kompresibilitas lan daya tahan.
Gunakake gasket amplop nalika:Sampeyan mbutuhake resistance kimia ing flanges ora rata utawa kaca-diantrekake, sampeyan mbutuhake sealing torsi kurang kanggo nglindhungi lumahing pecah, sampeyan kudu resistance kimia biaya-efektif (30-50% kurang saka PTFE ngalangi), utawa sampeyan kudu bahan FDA-cecek kanggo aplikasi pangan / pharma.
Nalika ora digunakake:Tekanan dhuwur banget (nggunakake jaket logam), uap suhu dhuwur ing ndhuwur +200 ° C, utawa aplikasi sing mbutuhake kemurnian kimia mutlak tanpa inti pangisi (nggunakake PTFE sing padhet).
A: Telung jinis kanggo telung aplikasi beda:
Tipe A (Slit): Paling ekonomis (30-50% kurang saka PTFE ngalangi). Tekanan 4.0 MPa. Paling apik kanggo layanan kimia umum tekanan rendah.
Tipe B (Mesin): Ora irisan, inti pangisi lengkap encapsulated. Tekanan 5.0 MPa. Diameter njero bisa cocog karo bolongan flange kanggo nyegah turbulensi aliran. Paling apik kanggo layanan kimia kritis tekanan medium-dhuwur.
Tipe C (Lipat): Inti logam Corrugated menehi Recovery spring-bali lan resistance blowout. Dianjurake kanggo DN350+. Paling apik kanggo tekanan dhuwur, siklus termal, flange diameter gedhe, lan risiko jeblugan.
Aturan cepet:
Ekonomi + tekanan rendah → Tipe A.
Integritas segel + tekanan medium-dhuwur → Tipe B.
Kinerja dhuwur + diameter gedhe → Tipe C.
A:Suhu: Nganti +200°C (watesan PTFE — pangisi bisa mbatesi luwih murah gumantung saka materi inti).
Tekanan: Tipe A nganti 4,0 MPa, Tipe B nganti 5,0 MPa, Tipe C paling dhuwur.
Kimia: pH 0-14 resistensi universal, ora kompatibel karo logam alkali cair utawa fluorine unsur ing suhu dhuwur.
Telung kesalahan umum:
(1) Over-tightening ing flanges kaca-diantrekake: envelope gaskets segel ing torsi ngisor saka PTFE ngalangi; komprèsi gedhe banget ngrusak jaket PTFE lan bisa kokain lapisan kaca. Gunakake kunci torsi lan tindakake spesifikasi pabrikan flange.
(2) Nggunakake Tipe A ing layanan tekanan dhuwur: ndhuwur 4.0 MPa, gasket bisa deform utawa gagal; nggunakake Tipe B utawa C.
(3) Ora retightening sawise owah-owahan suhu: PTFE wis expansion termal / kontraksi; kanggo suhu operasi ing ndhuwur 100 ° C, kenceng maneh bolts ing suhu kamar. We kalebu specifications instalasi karo saben pesenan.
