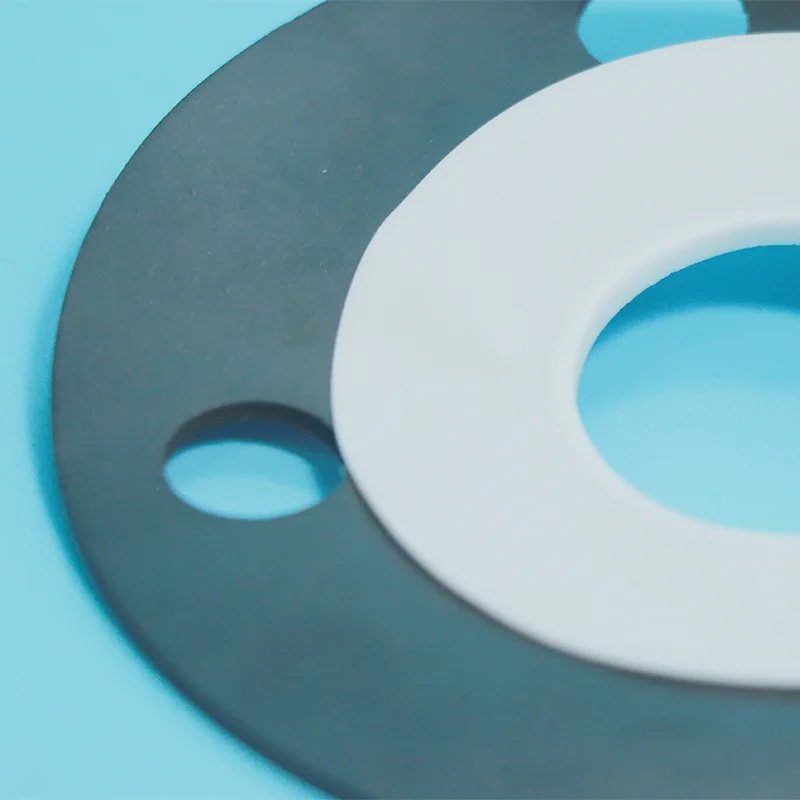

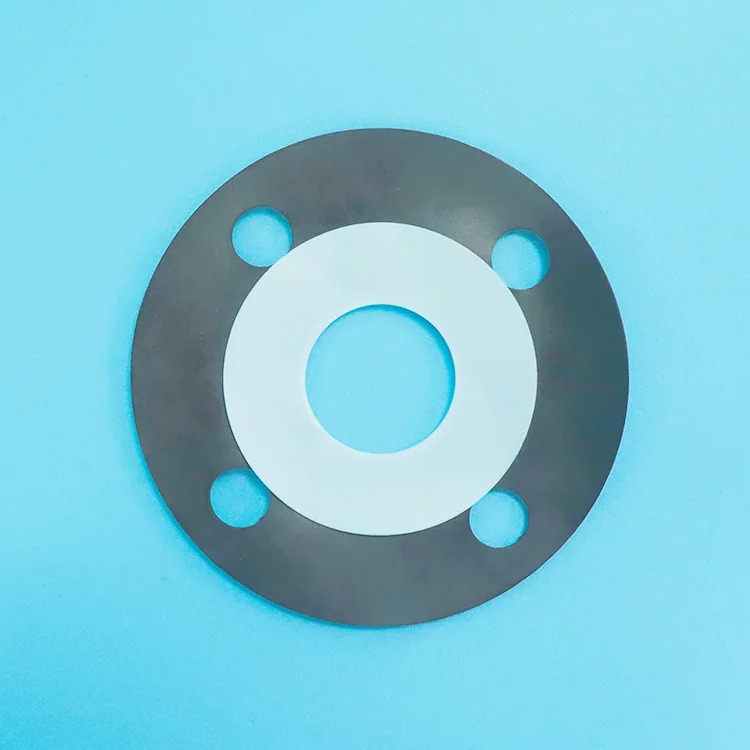

Tipe B PTFE Envelope Gasket

Tipe B PTFE envelope gasket wis machined saka PTFE pemblokiran menyang kothak salib-bagean, kanthi encapsulating inti pangisi tanpa celah. Integritas sealing sing luwih apik tinimbang Tipe A. Biaya sing luwih murah tinimbang PTFE sing padhet.

Kirimi ukuran flange lan media menyang Taifno, kita minangka produsen profesional lan bisa menehi solusi sing disesuaikan.

Apa Tipe B PTFE Envelope Gasket?

A Tipe B PTFE envelope gasket kasusun saka PTFE njaba jaket machined saka ngalangi PTFE blok utawa sheet, kanthi encapsulating inti pangisi alus. Ora kaya Tipe A (sing duwe potongan irisan saka pinggir njaba), Tipe B diproses kanthi potongan persegi lan ora ana celah - inti pengisi wis disegel ing amplop PTFE.

Struktur:

Jaket PTFE: Digawe saka blok utawa lembaran PTFE menyang bagean silang persegi, kanthi lengkap ngenkapsulasi inti pengisi tanpa celah sing katon

Inti Pengisi: Material non-logam kayata lembaran karet non-asbes, serat tekan, utawa lembaran komposit grafit

Konstruksi Tipe B: Amplop lengkap kanthi bagean salib kothak mesin, ora ana celah, ora ana pangisi sing katon, integritas segel sing luwih apik

Karakteristik utama:

Ora ana celah: Inti pangisi wis disegel kanthi lengkap ing jaket PTFE, ora ana titik lemah sing katon

Integritas panyegelan sing luwih apik: Konstruksi mesin nyedhiyakake kinerja panyegelan sing luwih apik dibandhingake karo Tipe A

Matching diameteripun batin: Dhiameter njero bisa machined kanggo cocog bolongan flange, nyegah turbulensi aliran lan ngurangi erosi

Comparison & Pandhuan Pilihan

Tipe A vs Tipe B vs Tipe C vs PTFE Solid

Pandhuan Pilihan Cepet

Aplikasi Utama

Spesifikasi Teknis

Tipe B PTFE Envelope Gasket Properties

Kasedhiya Pilihan Pangisi

Studi Kasus

Ing pabrik petrokimia gedhe ing Shanghai, katup pipa outlet kompresor gas etilena krupuk (Kelas 300) dioperasikake ing kahanan layanan sing ngemot H₂S kanthi paparan media korosif, suhu sing luwih dhuwur, fluktuasi tekanan, lan siklus wiwitan-mandeg sing kerep. Gasket tatu spiral asli mboko sithik ilang kinerja sealing sajrone operasi jangka panjang amarga karat bahan gulung lan komponen pengisi, nggawe risiko bocor potensial lan nambah syarat pangopènan.

Kanggo ngatasi tantangan kasebut, pabrik ngganti gasket sing ana nganggo gasket sing dienkapsulasi PTFE Tipe B. Nampilake inti pengisi fleksibel sing nganggo jaket PTFE, desain iki menehi resistensi sing apik kanggo H₂S, asam, alkali, lan bahan kimia agresif liyane nalika nyegah kontak langsung antarane medium proses lan bahan pengisi internal. Inti kompresibel uga nyedhiyakake kinerja pemulihan sing luwih apik, saéngga gasket bisa ngimbangi irregularities flange lan fluktuasi tekanan sajrone operasi.

Sawise instalasi, jinis B PTFE-encapsulated gasket ngrambah kinerja sealing stabil ing aplikasi tutup stopkontak kompresor gas etilena cracker. Saindhenging siklus turnaround 4-taun, sistem maintained nul bocor, nuduhake linuwih long-term teknologi gasket PTFE-encapsulated ing nuntut aplikasi sealing petrokimia nalika ngurangi frekuensi pangopènan lan nambah safety operasional.

FAQ

P: Apa gasket amplop Tipe B PTFE, lan kapan aku kudu nggunakake?

A: Paking amplop PTFE Tipe B yaiku jaket PTFE sing dimesin kanthi potongan persegi persegi, kanthi lengkap ngemot inti pangisi alus tanpa celah. Amplop lengkap nyedhiyakake integritas sealing sing unggul dibandhingake karo Tipe A (jinis celah), ora ana inti pangisi sing kapapar, ora ana titik lemah sing potensial. Ing diameteripun utama bisa machined kanggo cocog bolongan flange, nyegah turbulensi aliran.

Gunakake Tipe B nalika: Sampeyan mbutuhake keandalan sealing sing luwih apik tinimbang Tipe A kanggo layanan korosif tekanan medium-nganti dhuwur (nganti 5,0 MPa) nanging ora pengin mbayar PTFE sing padhet.

Nalika ora nggunakake Tipe B: Tekanan rendah, aplikasi sensitif biaya sing Tipe A cukup. Kanggo dhuwur-meksa utawa layanan diameteripun gedhe, nimbang Tipe C. Kanggo kemurnian kimia pokok lan ora resiko permeation, nimbang PTFE ngalangi.

Q: Tipe B vs. padhet PTFE gasket, kang siji kudu aku milih?

A: Tipe B (amplop) nawakake tahan kimia saka jaket PTFE kanthi kompresibilitas saka inti pengisi, kanthi biaya sing luwih murah tinimbang PTFE padhet.

Nanging, inti pangisi bisa diserang yen media permeates liwat jaket PTFE liwat wektu. Gasket PTFE padhet nawakake resistensi lan kemurnian kimia maksimal, ora ana inti pengisi, ora ana risiko permeasi.

Nanging biaya luwih akeh lan kurang tahan banting (ora ana inti pengisi kanggo nyedhiyakake spring-back).

Aturan cepet:

Tekanan medium, biaya, layanan korosif → Tipe B.

Tekanan dhuwur, ultrapure, layanan kritis, ora ana risiko permeasi sing bisa ditampa → Solid PTFE.

P: Apa watesan lan apa kesalahan sing paling umum?

A: Suhu: Nganti +200°C.

Tekanan: Nganti 5,0 MPa (50 bar).

Kimia: pH 0-14 resistensi universal, ora kompatibel karo logam alkali cair utawa fluorine unsur ing suhu dhuwur. PTFE bisa permeated dening sawetara bahan kimia (asam nitrat, klorin, etilena oksida) liwat wektu.

Kesalahan umum:

(1) Nggunakake Tipe B ing aplikasi ngendi media permeates PTFE: sawetara bahan kimia bisa permeate liwat PTFE liwat wektu lan nyerang inti ngisi, ngganti gaskets ajeg utawa nggunakake padhet PTFE gaskets.

(2) Over-tightening: kompresi sing berlebihan bisa ngrusak jaket PTFE, nggunakake torsi sing dikontrol.

(3) Pamilihan ukuran sing salah: Jinis A lan B dianjurake kanggo ukuran nganti DN500, kanggo diameter luwih gedhe, Tipe C luwih disenengi.
