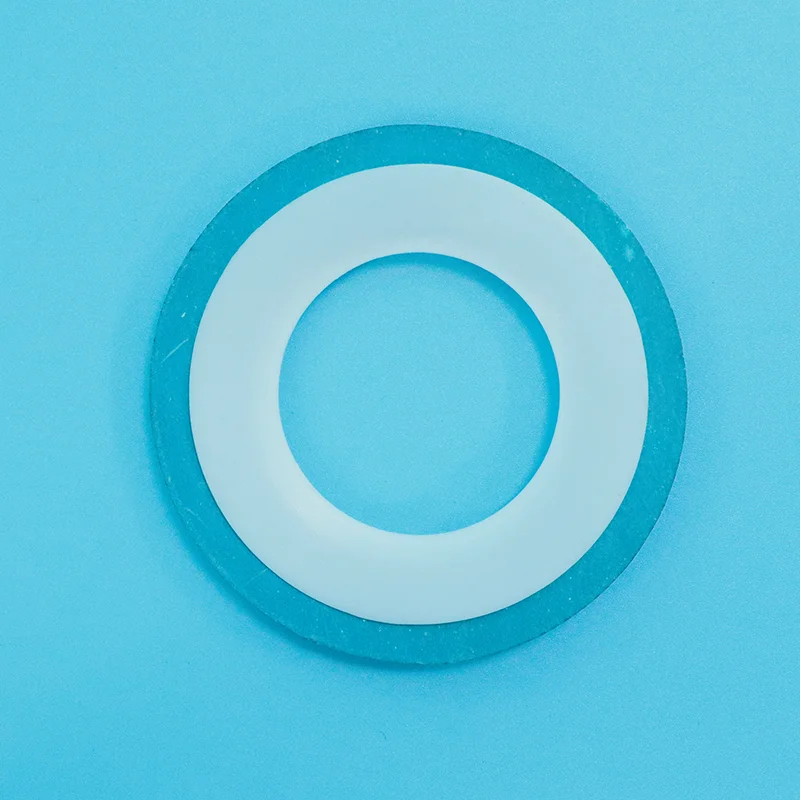

Yen sampeyan are looking for kualitas dhuwur Tipe A PTFE Envelope Gasket, sampeyan bisa milih Taifno minangka supplier lan partner long-term. Produk iki nduweni inti pangisi alus sing dibungkus jaket PTFE kanthi potongan irisan saka pinggir njaba menyang bolongan njero. Kasedhiya ing ukuran nganti DN500. Faktor paking m=2,5, tegangan seating minimal y=20 MPa.

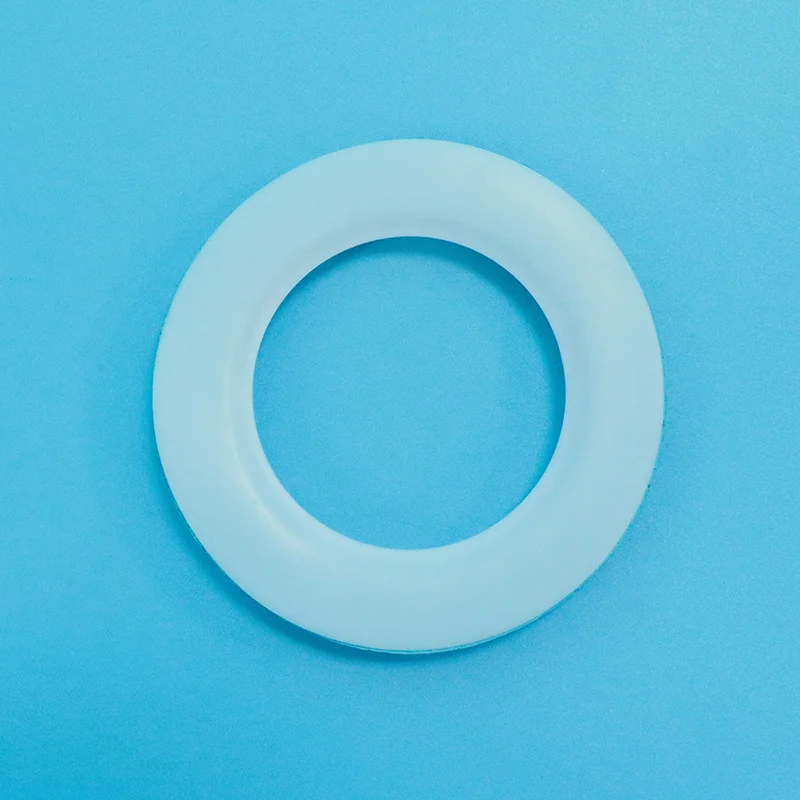

Gasket amplop Tipe A PTFE kasusun saka jaket njaba PTFE kanthi inti pangisi alus ing njero. Jaket PTFE wis irisan saka pinggiran njaba mlebu menyang bolongan utama, saéngga inti pangisi dilebokake.
Jaket PTFE: Digawe saka sheet PTFE utawa tubing (biasane 0.8-1.0mm nglukis), irisan saka pinggir njaba kanggo kira-kira 1.5-2mm saka bolongan njero
Inti Pengisi: Bahan non-logam kayata lembaran karet bebas asbes, serat tekan, utawa lembaran komposit grafit
Konstruksi Tipe A: Desain irisan nggawe sisipan inti pengisi dadi gampang - nyuda kerumitan lan biaya manufaktur
Jaket PTFE: Nyedhiyakake ketahanan kimia universal (pH 0-14), permukaan non-stick, lan nglindhungi inti pengisi saka serangan kimia
Inti pengisi: Nyedhiyakake kompresibilitas, daya tahan, lan kemampuan kanggo tundhuk karo irregularities flange
Irit: Biaya manufaktur luwih murah tinimbang Tipe B utawa C — biaya-efektif kanggo layanan kimia umum
|
Fitur |
Tipe A (Slit) |
Tipe B (Mesin) |
Tipe C (Logam Bergelombang) |
PTFE padhet |
|
Konstruksi |
Irisan saka pinggir njaba |
Machined kothak salib-bagean |
Sisipan logam corrugated |
PTFE padhet siji-potong |
|
Pangisi |
Non-logam lembut |
Non-logam lembut |
Logam (304/316 SS) |
ora ana |
|
Tekanan Limit |
Nganti 4.0 MPa |
Luwih dhuwur |
Paling dhuwur |
Luwih dhuwur |
|
Ketahanan kimia |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
biaya |
$ - paling irit |
$$ |
$$$ |
$$$ |
|
Paling apik Kanggo |
Tekanan rendah, layanan kimia umum |
Tekanan medium-dhuwur, layanan kritis |
Tekanan dhuwur, siklus termal |
Resistance kimia maksimum |
|
Kaluwihan Kunci |
Biaya-efektif |
Integritas sealing sing luwih apik |
Resistance jeblugan, spring-back |
Kemurnian kimia pungkasan |
|
Yen Aplikasi Sampeyan ... |
Pilih... |
kok |
|
Layanan korosif tekanan rendah, bahan kimia umum, sadar biaya |
Tipe A |
Ekonomis, tahan kimia sing apik |
|
Tekanan medium-dhuwur, bahan kimia kritis |
Tipe B |
Integritas sealing sing luwih apik |
|
Tekanan dhuwur, siklus termal, risiko jeblugan |
Tipe C |
Inti logam nyedhiyakake spring-back |
|
Resistance kimia Ultimate, kemurnian dhuwur |
PTFE padhet |
Ora inti pangisi, ora ana risiko permeasi |
|
Industri |
Aplikasi |
Kenapa Tipe A |
|
Pangolahan Kimia |
Flange pipa, sambungan pompa - asam, pelarut, caustic |
Resistance kimia + biaya-efektif |
|
Farmasi |
Peralatan pangolahan steril |
Jaket PTFE nyegah kontaminasi |
|
Panganan & Wedang |
Sambungan sanitasi |
PTFE kompatibel karo FDA, non-stick |
|
Minyak & Gas |
Garis korosif tekanan rendah |
tahan korosi |
|
Paramèter |
Nilai |
|
Range Suhu |
Nganti +200 ° C |
|
Tekanan Limit |
Nganti 4.0 MPa (40 bar) |
|
Range pH |
0-14 - resistance kimia universal |
|
Ketebalan Jaket PTFE |
0,8-1,0 mm |
|
Faktor Gasket (m) |
2.5 |
|
Tekanan Kursi Minimal (y) |
20 MPa |
|
Ukuran Range |
Nganti DN500 (disaranake) |
|
Bahan |
Jaket PTFE + inti pengisi non-logam |
|
Standar Flange |
Ukuran Range (DN) |
Cathetan |
|
DIN / EN / JIS |
DN25 - DN500 |
Ukuran standar ing saham |
|
ASME / ANSI |
1" - 20" |
Ukuran standar ing saham |
|
ukuran khusus |
Kasedhiya ing panyuwunan |
Ukuran khusus kasedhiya |
100% Resin PTFE Virgin - kualitas konsisten, batch sawise batch
Keterlacakan Lengkap — sertifikat materi kasedhiya yen dijaluk
Pilihan Pengisi Multiple - karet bebas asbes, serat sing dikompres, komposit grafit
Ukuran Kustom — kasedhiya ing ukuran flange standar lan ukuran khusus
Lead Time — ukuran standar ing saham (24-48 jam); ukuran khusus 5-10 dina
A: Paking amplop PTFE Tipe A kasusun saka jaket PTFE kanthi potongan irisan saka pinggir njaba menyang bolongan njero, kanthi inti pangisi alus sing dipasang ing njero. Jaket PTFE nyedhiyakake resistensi kimia universal (pH 0-14), dene inti pengisi nyedhiyakake kompresibilitas lan daya tahan.
Gunakake Tipe A nalika: Sampeyan mbutuhake ketahanan kimia kanggo layanan korosif tekanan rendah nganti medium (nganti 4,0 MPa) lan biaya minangka pertimbangan.
Nalika ora nggunakake Tipe A: Layanan tekanan dhuwur utawa kritis sing integritas panyegelan iku paling penting, pertimbangake Tipe B utawa C.
Perbandingan biaya: Tipe A regane 30-50% luwih murah tinimbang gasket PTFE padhet kanthi ukuran sing padha, dadi pilihan sing disenengi kanggo layanan kimia umum.
A: Tipe A (slit) sing paling irit, paling apik kanggo layanan kimia umum tekanan rendah.
Tipe B (mesin) nawakake integritas panyegelan sing luwih apik kanthi amplop PTFE lengkap lan ora ana celah, paling apik kanggo layanan kritis tekanan menengah.
Tipe C (logam bergelombang) nyedhiyakake rating tekanan paling dhuwur lan tahan jeblugan, paling apik kanggo siklus tekanan dhuwur lan termal.
Aturan cepet:
Nganti 4,0 MPa, bahan kimia umum → Tipe A.
Tekanan sing luwih dhuwur, layanan kritis → Tipe B.
Tekanan dhuwur, siklus termal, risiko jeblugan → Tipe C.
Cathetan ukuran: Tipe A dianjurake nganti DN500; kanggo diameter luwih gedhe, Tipe C luwih disenengi.
A: Suhu: Nganti +200°C.
Tekanan: Nganti 4,0 MPa (40 bar).
Kimia: pH 0-14 resistensi universal, ora kompatibel karo logam alkali cair utawa fluorine unsur ing suhu dhuwur.
Telung kesalahan umum:
(1) Nggunakake Tipe A ing layanan tekanan dhuwur: ndhuwur 4,0 MPa, gasket bisa deform utawa gagal; nggunakake Tipe B utawa C.
(2) Over-tightening: komprèsi gedhe banget bisa ngrusak jaket PTFE ing irisan, mbabarake inti pangisi kanggo serangan kimia.
(3) Nggunakake ing aplikasi karo media sing permeate PTFE: sawetara bahan kimia (asam nitrat, klorin, etilena oksida) bisa permeate liwat PTFE liwat wektu lan nyerang inti pangisi. Kanggo layanan kasebut, ganti gasket kanthi rutin utawa gunakake gasket PTFE sing padhet.
