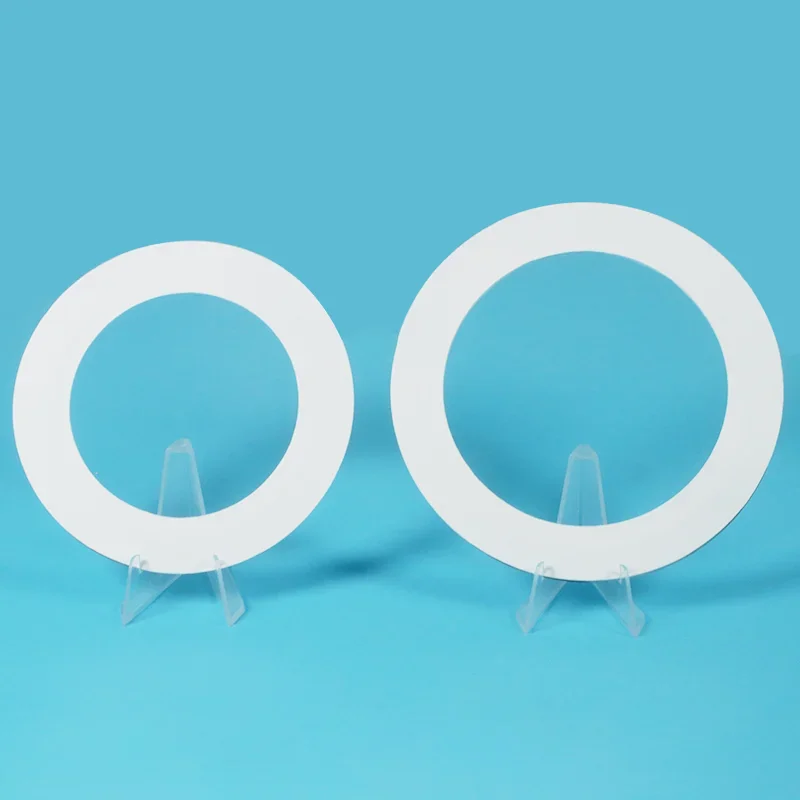

Metal Clad Expanded PTFE Gasket

Gasket PTFE standar bisa uga ora nduweni kekuatan mekanik sing cukup ing tekanan dhuwur, dene gasket karet bisa mudhun ing media kimia sing agresif. Gasket amplop PTFE tradisional kanthi lapisan jaket sing longgar bisa uga nandhang lempitan, cahya pengisi, utawa karusakan instalasi.

Gasket PTFE sing ditambahi nganggo logam ngrampungake watesan kasebut kanthi inti baja tahan karat bergelombang kanthi lengkap dening PTFE sing ditambahi (ePTFE), nggawe struktur siji-potongan tanpa pengisi.

Inti baja tahan karat nyedhiyakake resistensi jeblugan, dhukungan struktural, lan pemulihan musim semi, dene lapisan PTFE sing ditambahi menehi resistensi kimia sing apik lan kompresibilitas sing dhuwur kanggo nutup flange sing ora rata utawa sensitif kanthi torsi bolt sing sithik.

Kanthi kinerja saka -196 ° C nganti + 200 ° C, kemampuan tekanan nganti 210 bar, lan pH 0-14 resistance kimia, dirancang kanggo tekanan dhuwur, siklus termal, lan aplikasi sealing kimia sing nuntut.

Kepiye Gasket PTFE sing Dilengkapi Logam Dirancang kanggo Penyegelan sing Bisa Dipercaya?

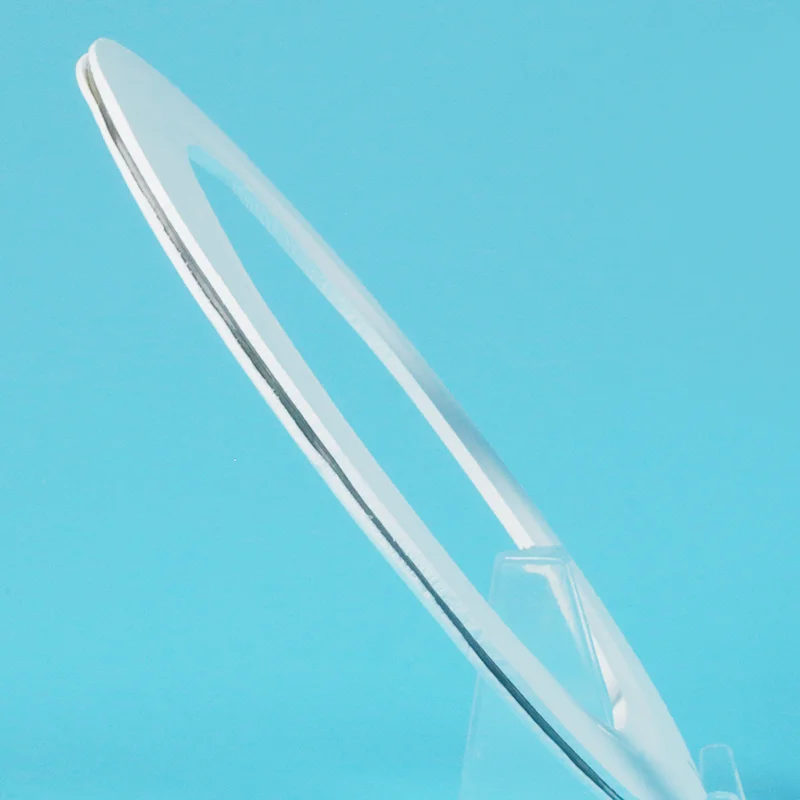

Metal Clad Expanded PTFE Gasket nggabungake inti tulangan stainless steel bergelombang karo lapisan njaba PTFE (ePTFE) sing ditambahi lengkap. Desain komposit iki nggabungake kekuatan mekanik logam kanthi keluwesan lan resistensi kimia saka ePTFE, nyedhiyakake kinerja sealing sing stabil ing aplikasi sing nuntut.

Struktur sealing kalebu:

1. Corrugated Stainless Steel inti: Sisipan logam internal tumindak minangka lapisan penguat, nyedhiyakake pemulihan spring-back, resistance blowout, lan stabilitas struktural sajrone operasi tekanan dhuwur lan siklus tekanan.

2. Jaket PTFE sing ditambahi: Lapisan PTFE mikro-porous alus cocog karo permukaan flange sing ora rata lan njaga kinerja sealing ing beban bolt sing sithik, saengga cocog kanggo sistem flange sing dilapisi kaca, plastik, lan sensitif liyane.

3. Konstruksi One-Piece Berikat: Boten kados gasket amplop tradisional kanthi lapisan PTFE kapisah sing bisa ngalih utawa melu nalika instalasi, jaket ePTFE diikat kanthi permanen ing inti logam. Iki nyegah pangisi sing kapapar, karusakan instalasi, lan gagal sealing.

Napa Pilih Metal Clad Expanded PTFE Gasket?

Metal Clad Expanded PTFE Gasket dirancang kanggo ngatasi watesan bahan sealing konvensional kanthi nggabungake keluwesan ePTFE karo tulangan stainless steel.

1. Reliabilitas Tekanan sing luwih dhuwur

Boten kados bahan PTFE standar sing bisa creep utawa extrude ing meksa, inti logam internal menehi support struktural lan resistance blowout kanggo stabilitas sealing long-term.

2. Resistance Kimia unggul

Lapisan njaba ePTFE inert sacara kimia lan menehi resistensi universal ing media pH 0-14, ngindhari masalah degradasi sing umum ditemokake karo gasket karet.

3. Proteksi kanggo Flanges pecah

Lapisan ePTFE sing bisa dikompres kanthi efektif ing beban bolt sing luwih murah, nyuda stres ing permukaan kaca, plastik, lan permukaan flange sensitif liyane.

4. Kinerja Stabil Sajrone Cycling Thermal

Inti baja tahan karat sing bergelombang nyedhiyakake pemulihan spring-back, mbantu njaga pasukan sealing sajrone fluktuasi suhu lan siklus operasi sing bola-bali.

5. Reliable One-Piece Construction

Struktur sing diikat ngilangi lapisan PTFE sing longgar, pengisi sing katon, lan kegagalan sing ana gandhengane karo instalasi sing ditemokake ing desain gasket amplop tradisional.

Comparison & Pandhuan Pilihan

ePTFE Metal-Jacketed vs Jinis Gasket Liyane

Pandhuan Pilihan Cepet

Aplikasi Utama

Aplikasi Donya Nyata

Studi Kasus 1: Reaktor Dilapisi Kaca — Ngilangi Karusakan lan Kebocoran Flange

Tantangan: Sawijining pabrik kimia nggunakake gasket PTFE kaku ing tutup reaktor baja sing dilapisi kaca. Torsi dhuwur dibutuhake retak lapisan kaca, nyebabake $ 15.000 / taun ing biaya ndandani lan risiko kontaminasi. Gasket amplop tradisional wis godhong PTFE ngeculke sing lempitan bali sak instalasi, mbabarake pangisi kanggo serangan asam lan nyebabake bocor sawise 3-6 sasi.

Solusi: Paking PTFE Expanded Metal Clad karo inti baja tahan karat bergelombang. Konstruksi sing diikat ngilangi godhong sing ilang. jaket ePTFE disegel ing torsi kurang.

Asil: Kerusakan lapisan kaca nol. Segel sampurna karo torsi ngisor. Instalasi dipercaya, ora ana godhong sing dilipat. Ora bocor kanggo 3 taun. Ngilangi $ 15,000 / taun ing biaya ndandani kaca.

Studi Kasus 2: Pabrik Kimia - Masalah Korosi Jahitan Ditanggulangi

Tantangan: Pabrik pangolahan kimia sing nangani asam kuwat ngalami gagal gasket saka permeasi liwat gasket amplop PTFE tradisional. Pengisi ing jero amplop alon-alon diserang dening media permeating liwat PTFE, nyebabake mundhut kekandelan lan mundhut bolt mbukak.

Solusi: Diganti karo Metal Clad Expanded PTFE Gasket karo dering pangisi ePTFE inert kimia lan construction bonded, ora lapisan adesif, ora ana jalur kanggo karat.

Asil: Inertness kimia lengkap wis diraih. Sembarang permeasi media liwat amplop ora nyebabake kegagalan maneh - kabeh komponen internal ora aktif sacara kimia. Urip gasket ditambah saka 6 sasi nganti 3+ taun.

Studi Kasus 3: Flange Kaca Diameter Gedhe - Ora Ana Gagal Instalasi

Tantangan: Sawijining pabrik farmasi mbutuhake gasket kanggo flensa kaca 48". Gasket amplop tradisional angel dipasang, godhong PTFE bakal lempitan maneh, nyebabake kebocoran, gangguan produksi, lan masalah safety. Instalasi butuh jam saben gasket amarga kudu diselarasake kanthi ati-ati.

Solusi: Paking jas logam ePTFE sing diikat nganggo inti baja tahan karat. Ora ana godhong sing ngeculke, instalasi prasaja.

Asil: Wektu instalasi suda saka 2 jam dadi 30 menit saben flange. Nol bocor sawise 18 sasi. Ora ana kesalahan instalasi. Ora perlu diganti.

Cathetan: Asil kasus nyata beda-beda miturut kondisi aplikasi. Hubungi kita kanggo rekomendasi khusus aplikasi.

Spesifikasi Teknis

ePTFE Metal-Jacketed Gasket Properties

Pilihan Material Inti

Desain inti

Sisipan logam bergelombang: Nyedhiyakake spring-back, resistance blowout, lan integritas struktural

Dienkapsulasi kanthi lengkap: Inti logam dilindhungi saka serangan kimia - ID lan OD

Konstruksi sing mulus: Ora ana pinggiran sing katon, ora ana dalan kanggo korosi utawa permeasi

Jaminan Mutu

100% Resin ePTFE Virgin — ora ana regrind, ora ana bahan daur ulang. Kualitas sing konsisten.

Konstruksi Berikat — Ora ana adhesive ing antarane lapisan. Ora godhong longgar. Integritas paking siji-potong.

Keterlacakan Lengkap — Saben batch bisa dilacak. Sertifikat bahan ing panyuwunan.

Inti Logam Bergelombang — Sisipan baja tahan karat kanthi presisi nyedhiyakake spring-back sing konsisten.

Kasedhiya Kelas sing Selaras karo FDA — Virgin ePTFE ketemu FDA 21 CFR 177.1550.

Ukuran Kustom - Diameter apa wae, ketebalan apa wae - digawe miturut spek flange sampeyan.

FAQ

Q: Nalika aku kudu nggunakake Metal Clad Expanded PTFE Gasket?

A: Gunakake nalika PTFE standar creeps utawa jotosan metu ing meksa, karet degrades ing bahan kimia, utawa gaskets amplop tradisional bocor ing lapisan amarga ngeculke godhong PTFE lempitan bali sak instalasi.

Paling apik kanggo: Flange baja sing dilapisi kaca, tekanan dhuwur, siklus termal, bahan kimia agresif, lan permukaan rapuh sing mbutuhake torsi sithik.

Bentenane utama saka gasket amplop tradisional:

Konstruksi terikat: ora ana godhong PTFE sing bisa dilipat maneh.

ID lan OD sing mulus: ora ana jalur kanggo korosi utawa permeasi.

P: Pira regane lan pira wektune?

A: Biaya gumantung saka diameter, kekandelan, materi inti (304/316 SS vs Hastelloy/Inconel), lan jumlah.

Total tampilan biaya: Luwih dhuwur tinimbang PTFE standar. Nanging siji gasket tahan 3-5 taun ngilangake sawetara panggantos, downtime, lan biaya ndandani kaca. Swara 3 taun, total biaya luwih murah tinimbang PTFE standar diganti saben 6-12 sasi.

Wektu timbal:

Ukuran khusus: 7-15 dina.

Shipping: online 5-10 dina, segara 15-30 dina.

P: Apa watesan - lan kesalahan sing paling umum?

A: Suhu: -196°C nganti +200°C.

Tekanan: nganti 210 bar.

Kimia: pH 0-14, universal.

Telung kesalahan umum:

(1) Over-tightening: segel ing torsi luwih murah tinimbang PTFE standar; over-tightening ngrusak jaket ePTFE.

(2) Ngrusak jaket PTFE: ePTFE alus; nangani kanthi ati-ati.

(3) Kesalahan kanggo gasket amplop tradisional: iki minangka konstruksi siji-potong. Ora godhong longgar. Ora perlu mriksa lapisan sing dilipat nalika instalasi.
