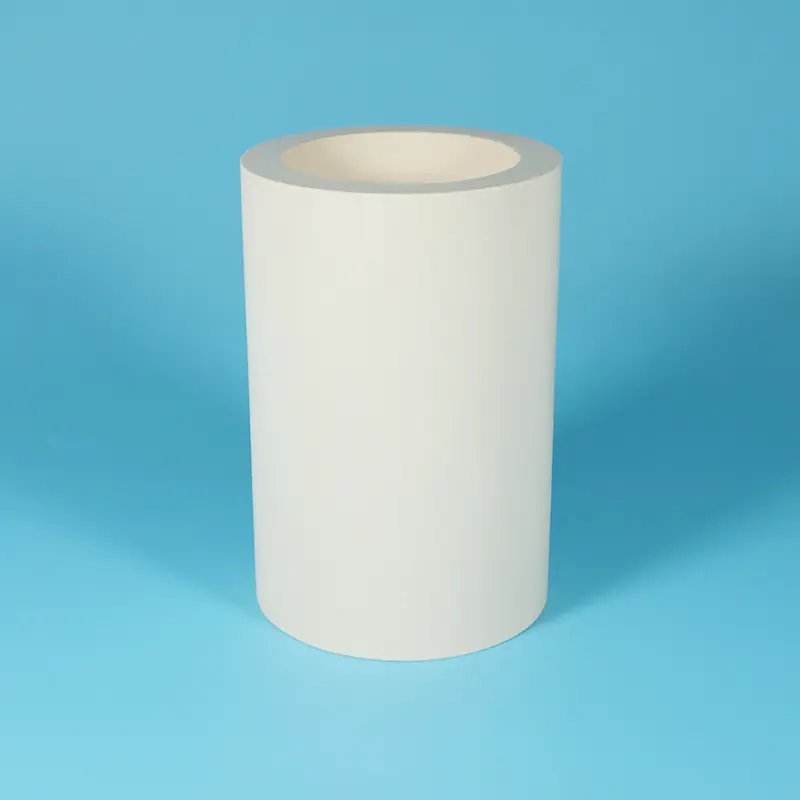

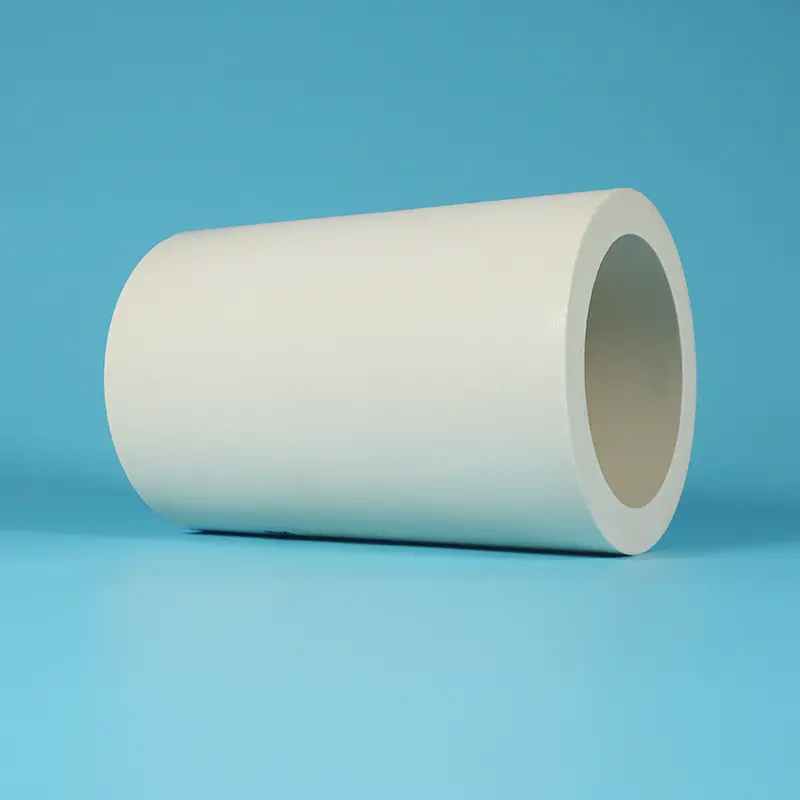

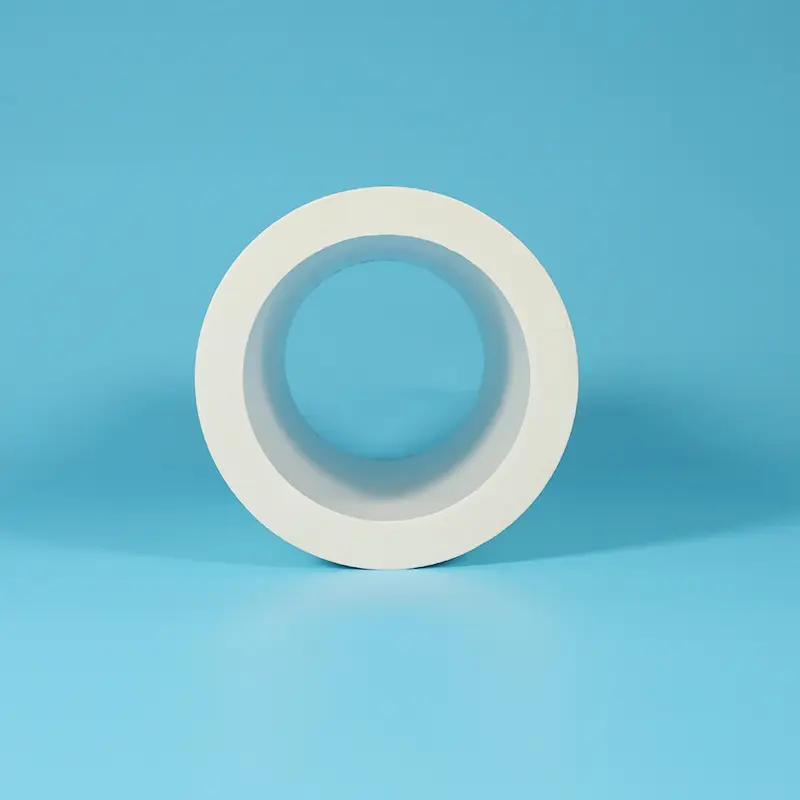

Pipa Komposit PTFE Dilapisi PEEK

Tabung komposit PTFE sing dilapisi PEEK yaiku tabung PTFE minangka matriks njaba kanthi liner PEEK (Polyether Ether Ketone) sing dipasang ing tembok njero. Minangka pabrik profesional ing China, Taifno bisa nawakake produk iki.

PEEK minangka plastik rekayasa termoplastik semi-kristal kanthi suhu transisi kaca 143 ° C, titik lebur 343 ° C, lan suhu layanan terus nganti 250 ° C. Iki menehi resistensi hidrolisis sing luar biasa (tahan uap tekanan dhuwur 300 ° C), tahan kimia (mung larut ing asam sulfat pekat), resistensi nyandhang sing apik, lan koefisien gesekan sing sithik banget.

Liner PEEK langsung ngontak media sing dikirim, nyedhiyakake resistensi nyandhang lan fungsi gesekan sing sithik; PTFE lapisan njaba tameng marang lingkungan kimia njaba, aturan pangayoman karat sakabèhé.

Spesifikasi: Kapadhetan sakabèhé 2.0-2.2 g/cm³, kekerasan liner PEEK Shore D 85-90, suhu layanan terus-terusan -100°C nganti +250°C, koefisien gesekan PEEK 0.15-0.35 (pelumasan dhewe), tahan kimia tahan meh kabeh media (kajaba asam sulfat pekat).

Cara milih:

PPL Filled PTFE Tube → Materi sing diowahi homogen, suhu dhuwur + tahan karat + pelumasan dhewe

Tabung komposit PTFE sing dilapisi PEEK → Struktur komposit, lapisan njero kanggo resistensi nyandhang lan gesekan sing kurang + lapisan njaba kanggo resistensi kimia

Aturan pilihan: Media dhuwur-nyandhang utawa gesekan banget ing jero tabung + paparan korosi kimia ing njaba tabung → tabung komposit PTFE sing dilapisi PEEK

Desain Struktur Komposit

PEEK Liner

Lapisan Kontak Cairan Kapasitas Tinggi, Tahan Gesekan, Gesekan Sedheng

PEEK (Polyether Ether Ketone) yaiku plastik rekayasa termoplastik semi-kristalin sing misuwur amarga kombinasi sifat sing luar biasa:

① Koefisien Gesekan Banget Kurang

Koefisien gesekan nganti 0,15-0,35 (ing kahanan pelumasan dhewe)

Superior kanggo paling plastik engineering, nyedhaki kinerja lubrication PTFE kang

Cocog kanggo transfer cairan kanthi kecepatan dhuwur, geser dhuwur, nyuda tekanan lan mundhut energi

② Ketahanan Wear Apik banget

Nyandhang resistance adoh luwih unggul kanggo PTFE lan PPL

Njaga resistensi nyandhang sing luar biasa sanajan ing media kecepatan dhuwur sing ngemot partikel padhet

Ngartekno ngluwihi umur layanan tabung, nyuda nyandhang bocor disebabake erosi partikel

③ Kapasitas Muatan Dhuwur

Kekuwatan tarik 90-100 MPa (luwih saka PTFE 20-30 MPa)

Kekuatan lentur 165 MPa, modulus lentur 4.1 GPa

Tahan pengaruh cairan tekanan dhuwur tanpa deformasi, cocok kanggo sistem transfer hidrolik lan cairan tekanan dhuwur

④ Tahan Suhu Dhuwur sing Apik banget

Suhu transisi kaca 143°C

Titik lebur 343°C

Suhu layanan terus-terusan nganti 250 ° C (sebanding karo PTFE 260 ° C)

Resistensi hidrolisis sing luar biasa, tahan uap tekanan tinggi 300 ° C tanpa degradasi

⑤ Ketahanan Kimia sing Luar Biasa

Larut mung ing asam sulfat pekat

Tahan asam kuwat (asam sulfat encer, asam klorida, asam nitrat), alkali kuat, pelarut organik, lenga, lan hidrokarbon

Digabungake karo proteksi karat lapisan njaba PTFE, pertahanan dual-barrier

Lapisan njaba PTFE

Barrier Kimia lan Lapisan Anti-Stick

Lapisan njaba PTFE nyedhiyakake:

Ketahanan korosi kimia sing unggul: pH 0-14, tahan meh kabeh bahan kimia

Sifat non-stick: nyegah adhesion rereged external, gampang kanggo ngresiki

Isolasi listrik: sifat dielektrik banget

Nglindhungi liner PEEK saka serangan kimia njaba

Efek Sinergis saka Struktur Komposit

Struktur komposit "nang jero, tahan njaba" iki ngatasi watesan kinerja bahan tunggal:

Tabung PTFE kapasitas tekanan ora cukup → PEEK liner menehi kekuatan struktural

PEEK tabung inferior kimia resistance kanggo PTFE → PTFE lapisan njaba menehi isolasi karat

Tembok njero PTFE Virgin rentan kanggo erosi partikel → PEEK liner tahan nyandhang lan erosi

Spesifikasi Teknis

Sakabèhé Performance Tube

Kinerja PEEK Liner

Kinerja Lapisan njaba PTFE

Cathetan: Nilai ing ndhuwur minangka data laboratorium khas. Kinerja nyata bisa beda-beda gumantung saka rasio kekandelan liner, proses komposit, lan kondisi aplikasi. Rasio kekandelan liner khusus kasedhiya yen dikarepake.

Formulir kasedhiya

Napa Pilih Tabung Komposit PTFE Dilapisi PEEK?

1. Banget Low Inner Wall Gesekan

Koefisien gesekan PEEK liner kurang saka 0.15-0.35 (pelumas dhewe), luwih murah tinimbang tembok njero tabung logam. Nalika ngirimake media viskositas dhuwur utawa kecepatan dhuwur, tekanan mudhun saya suda, lan konsumsi energi pompa suda. Becik kanggo transfer cairan jarak adoh lan pipa kimia sing apik.

2. Ultra-High Inner Wall Wear Resistance

Ing ngaturaken media abrasive ngemot partikel ngalangi, slurries, katalis, lan bahan padha, PTFE prawan tembok njero tabung gampang rusak dening erosi, anjog kanggo bocor lan panggantos Kerep. Ketahanan nyandhang PEEK liner luwih unggul tinimbang PTFE, nambah umur layanan tabung lan nyuda frekuensi pangopènan lan panggantos.

3. Lapisan Luar PTFE Nyedhiyakake Perlindhungan Kimia Lengkap

Lapisan njaba PTFE tahan asam kuat, alkali kuat, lan pelarut organik, pH lengkap 0-14. Malah nalika njaba tabung kapapar lingkungan kimia korosif (kayata kedhul asam utawa cipratan kimia), lapisan njaba PTFE menehi pangayoman efektif, shielding PEEK liner saka serangan external.

Uga nyegah impurities njaba saka permeating lan contaminating media internal.

4. Kinerja Anti-Permeation

PEEK nawakake sifat anti-permeasi sing apik, kanthi efektif ngalangi permeasi gas lan cairan. Digabungake karo permeabilitas kurang lapisan njaba PTFE, kinerja anti-permeation sakabèhé tabung komposit ngluwihi tabung PTFE prawan. Cocog kanggo media kemurnian dhuwur, bahan kimia sing molah malih, lan transfer gas.

5. Suhu Dhuwur lan Stabilitas Tekanan Dhuwur

Liner PEEK tahan suhu layanan terus-terusan 250 ° C lan dampak tekanan dhuwur, dene lapisan njaba PTFE nangani 260 ° C. Tabung komposit tahan deformasi, delamination, lan peeling ing suhu dhuwur lan kahanan tekanan dhuwur, adoh outperforming creep lan meksa watesan tabung PTFE prawan.

6. Gamelan Inner lumahing

Lumahing Gamelan PEEK liner tahan adhesi media, ningkatake efisiensi CIP (Clean-in-Place) lan SIP (Sterilize-in-Place).

Cocog kanggo farmasi, panganan, bahan kimia kemurnian dhuwur, lan industri liyane kanthi syarat kebersihan sing ketat.

PEEK-Dilapisi PTFE Composite Tube vs. PTFE-Based Tube Liyane

Aturan Pilihan cepet:

Media sing diisi partikel utawa kecepatan dhuwur ing njero + korosi kimia ing njaba + tembok njero gesekan sithik dibutuhake → PEEK Lined PTFE Composite Tube

Media bebas partikel ing njero + mung tahan karat → tabung PTFE Virgin (biaya luwih murah)

Segel / bantalan (ora tabung) + suhu dhuwur + karat → PPL Isi Tube

Segel mekanis (bukan tabung) + beban berat + ora karat → Tabung Isi Perunggu + MoS₂

Aplikasi

Kompatibilitas Kimia

Kompatibilitas Kimia Liner PEEK

Kompatibilitas Kimia Lapisan Luar PTFE

Kesimpulan sakabèhé

Kompatibilitas kimia tabung komposit PTFE sing dilapisi PEEK nyakup sebagian besar media industri. Istiméwa mung wujud asam sulfat klempakan (PEEK ora tahan), yen klempakan transfer asam sulfat dibutuhake, nimbang tabung PTFE prawan utawa tabung kapenuhan PPL.

Kanggo lingkungan njaba, lapisan njaba PTFE nolak sakbenere kabeh karat kimia, saéngga tabung gabungan langsung disarèkaké ing lemah utawa kapapar lingkungan cipratan kimia.

Jaminan Mutu

100% Virgin PTFE lan PEEK Resin:ora bahan daur ulang, ora regrind

Liner PEEK Berkualitas Tinggi:bahan mentah PEEK sing diimpor utawa domestik kasedhiya

Proses Komposit Lanjut:jaminan kuwat antarane liner lan lapisan njaba - ora delamination, ora peeling

Ketebalan liner sing bisa disesuaikan:disesuaikan karo tekanan, nyandhang, lan syarat biaya

Traceability lengkap:sertifikat materi kasedhiya ing panyuwunan

Kontrol Dimensi Presisi:toleransi ID nyenyet / OD njamin kompatibilitas instalasi

Lead Time:ukuran standar ing saham (48-72 jam); ukuran khusus 7-15 dina

FAQ

P: Apa bedane tabung komposit PTFE sing dilapisi PEEK lan tabung PTFE sing diisi PPL? Aku kudu milih sing endi?

A: Bedane utama yaiku wangun produk lan skenario aplikasi.

Aturan Pilihan cepet:

Ngirim media sarat partikel, slurri, cairan kecepatan dhuwur liwat pipa → PEEK Lined Composite Tube

Seal katup, ring piston, ring guide (ora pipa) → PPL Filled Tube (kemampuan suhu sing luwih dhuwur)

Nyandhang dhuwur banget ing jero tabung + korosi kimia ing njaba → PEEK Lined Composite Tube

garis ngisor: PEEK diantrekake tabung komposit dirancang kanggo "piping", khusus ngarahake nyandhang tembok utama lan masalah gesekan ing transfer adi.

Tabung sing diisi PPL dirancang kanggo "segel", khusus kanggo aplikasi penyegelan lan pelumasan kanthi suhu dhuwur + korosif.

Q: Apa tekanan bisa PEEK diantrekake tabung komposit PTFE tahan? Bakal delaminate utawa pil?

A: Kapasitas tekanan PEEK diantrekake tabung komposit PTFE gumantung saka kekandelan liner lan kualitas proses gabungan.

Spesifikasi standar: Tahan transfer cairan tekanan medium nganti dhuwur (tekanan pas gumantung saka diameter, kekandelan tembok, lan kekandelan liner, hubungi kita karo paramèter operasi kanggo evaluasi)

Desain anti-delaminasi: Kita nggunakake proses komposit khusus sing nggawe ikatan kimia lan interlocking mekanik ing antarmuka PEEK / PTFE, kekuatan ikatan ngluwihi laminasi fisik biasa.

Cocog expansion termal: PEEK lan PTFE duwe koefisien ekspansi termal sing bisa dibandhingake (PEEK ~4.7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), nyilikake risiko delaminasi saka ekspansi termal diferensial ing kisaran suhu

Rekomendasi sawetara operasi: Ora ana delaminasi utawa peeling ing kahanan normal ing -100 ° C nganti + 250 ° C layanan terus-terusan

Rekomendasi: Kanggo tekanan dhuwur utawa kondisi siklus termal sing abot, nyedhiyakake parameter sing rinci, tim kita bisa nindakake evaluasi khusus lan optimasi proses.

P: Sepira kandel liner PEEK? Apa liner sing luwih kenthel mesthi luwih apik?

A: Ketebalan liner PEEK biasane kisaran saka 0.5-3.0mm. Kekandelan optimal gumantung saka faktor ing ngisor iki:

Filosofi desain: Tabung komposit ora "sing luwih kenthel, luwih apik." Ketebalan liner sing gedhe banget nambah kaku tembok, nyuda keluwesan, lan nambah biaya (PEEK luwih larang tinimbang PTFE).

Struktur komposit yakuwi kanggo "kombinasi optimal saka sifat materi njero lan njaba", liner mung perlu kanggo gawe marem resistance nyandhang lan syarat gesekan kurang, nalika lapisan njaba menehi support struktural lan pangayoman kimia.

Faktor penentu ketebalan:

Abrasiveness media (konsentrasi partikel, kecepatan aliran)

Tekanan operasi sistem

Diameter tabung

Syarat suhu

Rekomendasi: Nyedhiyakake kahanan operasi tartamtu (jinis media, isi partikel, kecepatan aliran, tekanan, suhu), tim kita bakal menehi rekomendasi solusi kekandelan liner optimal kanggo nyukupi syarat kinerja nalika mbantu ngontrol biaya.

P: Apa koefisien gesekan saka tembok njero tabung komposit PEEK? Pira tekanan sing bisa dikurangi?

A: Liner PEEK nduweni koefisien gesekan 0,15-0,35 (ing kahanan pelumasan dhewe).

Perbandingan penurunan tekanan (perkiraan teknik):

Ing diameter lan kecepatan aliran sing padha, koefisien tahan gesekan saka PEEK liner luwih murah tinimbang tabung baja tahan karat lan baja karbon (koefisien gesekan baja kira-kira 0.5-0.8)

Dibandhingake karo tabung PTFE prawan (koefisien gesekan 0.04-0.10), liner PEEK nduweni koefisien gesekan sing rada dhuwur, nanging kauntungan PEEK dumunung ing resistance nyandhang lan kapasitas meksa, ing transfer media nyandhang dhuwur, tembok tabung PTFE cepet berkembang grooves saka erosi, lumahing roughness mundhak dramatically, lan irungnya meksa nyata. PEEK liner njaga permukaan sing mulus kanggo jangka panjang, nyedhiyakake tekanan sing luwih stabil lan luwih murah sajrone siklus urip

Rekomendasi: Kanggo transfer jarak adoh utawa aplikasi kecepatan dhuwur, kauntungan drop tekanan jangka panjang PEEK liner utamane penting - nyuda biaya energi pompa kanthi nyata.

P: Apa tabung komposit sing dilapisi PEEK bisa digunakake kanggo transfer asam sulfat pekat?

A: ❌ Ora.

PEEK larut mung ing asam sulfat pekat, bakal cepet larut lan gagal ing lingkungan asam sulfat pekat. Nalika lapisan njaba PTFE nolak asam sulfat klempakan, liner PEEK langsung kontak media lan ora bisa tahan korosi asam sulfat klempakan.

Alternatif:

Transfer asam sulfat pekat → Pilih Tabung PTFE Virgin (PTFE prawan nolak asam sulfat pekat)

Utawa pilih PPL Filled PTFE Tube (loro PPL lan PTFE nolak asam sulfat pekat)

Media liyane:Kajaba saka asam sulfat pekat, PEEK liner nolak asam sulfat encer, asam klorida, asam nitrat, alkali kuat, pelarut organik, lenga, hidrokarbon, uap suhu dhuwur, lan liya-liyane.

Q: Apa watesan utama PEEK diantrekake tabung komposit PTFE?

A:

Watesan suhu: Layanan terus-terusan 250 ° C, luwih murah tinimbang tabung sing diisi PPL 260 ° C. Kanggo syarat suhu sing luwih dhuwur, nimbang tabung sing diisi PPL

Inkompatibilitas asam sulfat pekat: PEEK larut ing asam sulfat pekat, kanggo transfer asam sulfat pekat, pilih tabung PTFE prawan utawa tabung sing diisi PPL

biaya: Bahan mentah PEEK larang, nggawe tabung komposit luwih larang tinimbang tabung PTFE prawan lan tabung sing diisi PPL.

Nanging, ing aplikasi dhuwur-nyandhang + dhuwur-karat nuntut, urip layanan Ngartekno luwih dawa dibandhingake tabung PTFE prawan ngirimaken biaya total kepemilikan (TCO) sing luwih murah.

Koefisien gesekan rada luwih dhuwur tinimbang PTFE: Kanggo aplikasi gesekan ultra-rendah (kayata tabung instrumen presisi) tanpa nyandhang, tabung PTFE prawan bisa uga luwih cocog.

Aturan Keputusan Cepet:

Perlu resistance nyandhang + gesekan kurang + resistance karat kanggo fluida transfer pipa → PEEK diantrekake tabung komposit minangka solusi optimal.

Segel statis utawa pipa non-nyandhang → tabung PTFE prawan luwih larang.

Suhu ultra-dhuwur (> 250 ° C) + aplikasi karat → tabung sing diisi PPL luwih cocok.
