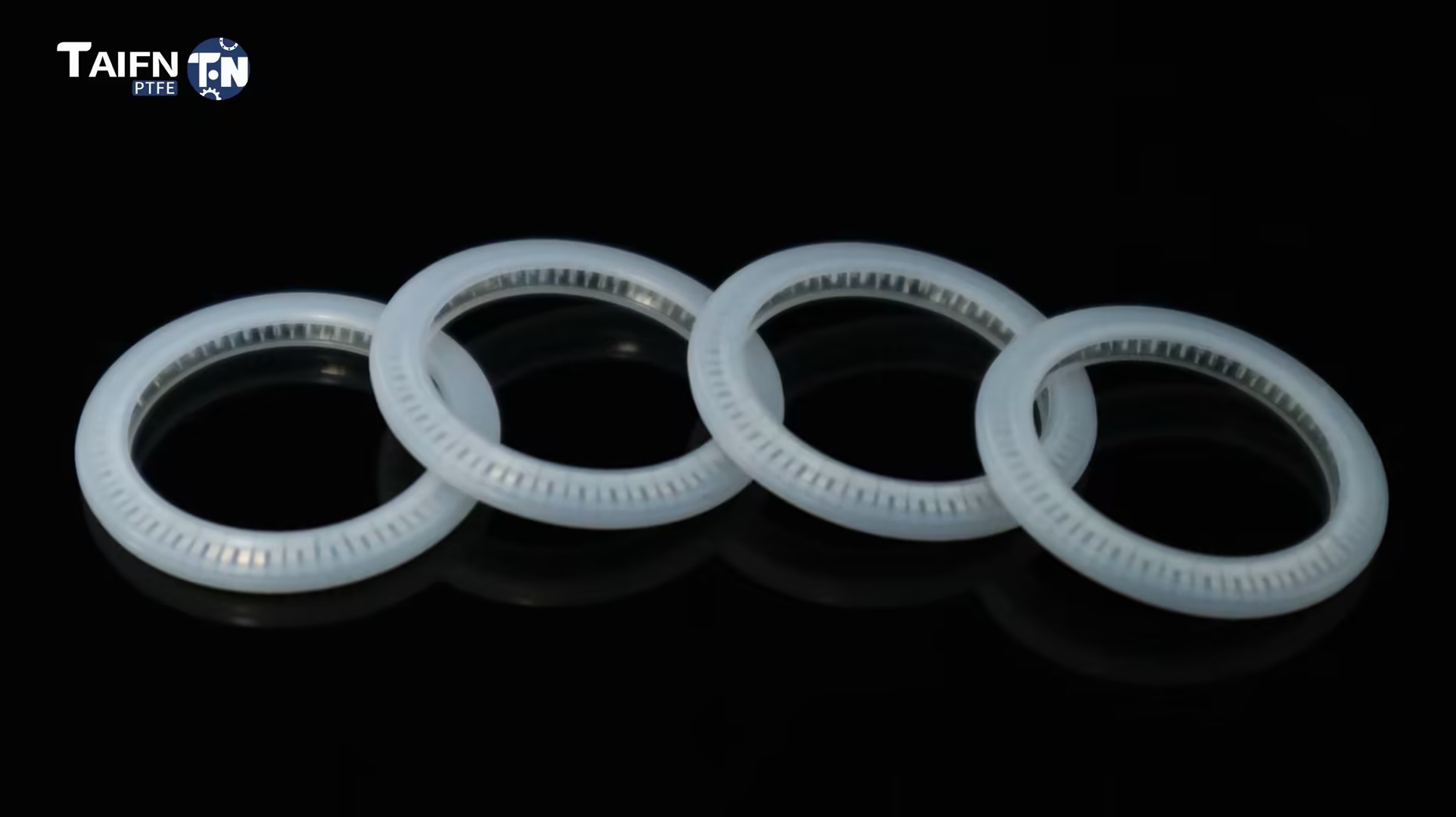

U-Type Spring Energized Seal

U-Type Spring Energized Seal kasusun saka jaket PTFE U-shaped lan spring logam internal, nggawe cocok kanggo sawetara saka sudhut kondisi operasi, kalebu statis, reciprocating, lan aplikasi Rotary. Minangka pemasok profesional solusi penyegelan PTFE, Taifno nduweni sertifikasi ISO 9001 lan ISO 14001, lan produk kita tundhuk karo standar kayata CE lan FDA. We offer layanan pangaturan dhewe OEM; please aran gratis kanggo ngirim rincian aplikasi, lan kita bakal menehi penawaran lan tindakake munggah ing 24 jam.

Kirim Pitakonan

Deskripsi Produk

Spring ing segel energized spring U-jinis nyedhiyakake pasukan sealing ing kahanan nol-meksa; minangka meksa sistem lumebu ing growong U-shaped, meksa lambé sealing luwih tightly marang poros, sing luwih dhuwur meksa, sing kenceng segel.

Salajengipun, materi PTFE nawakake resistance kimia universal banget lan sawetara suhu operasi saka sudhut -180 °C kanggo +200 °C; ndhukung tekanan nganti 40 MPa (dinamis) / 60 MPa (statis) lan kecepatan linear nganti 15 m / s, saengga cocog kanggo macem-macem kahanan operasi.

Apa Itu U-Type Spring Energized Seal?

U-jinis spring energized seal punika PTFE U-shaped jaket karo spring logam nang. Iki minangka unsur sealing unidirectional sing dirancang kanggo aplikasi rod (sealing internal) utawa piston (sealing eksternal).

Cara kerjane:

Tekanan nol: Spring nyedhiyakake gaya sealing awal, segel sanajan sistem ora ditekan

Ing tekanan: Tekanan sistem lumebu ing rongga-U lan nyurung lambe sing nutup luwih keras marang permukaan kawin, tekanan = segel sing luwih kenceng

Self-energizing: Spring ngimbangi nyandhang, toleransi hardware, lan siklus termal, njaga kekuatan segel liwat wektu

U-Type vs V-Type: Kang Sampeyan Perlu?

Fitur	Tipe U	Tipe V
Arah Segel	Radial - rod piston, batang tutup	Axial - flanges, tutup, pasuryan mburi
Paling apik Kanggo	Penyegelan dinamis (muter / puteran)	Penyegelan statis
Range tekanan	Iki 40-60 MPa	Iki 60 MPa
Kacepetan	Nganti 15 m/s (balasan)	Lower - rotary statis utawa kurang-kacepetan

Kenapa Pilih U-Type?

Masalah	Carane U-Type Ngatasi Iku
O-ring bocor ing tekanan nol	Spring nyedhiyakake kekuatan sealing - ora ana "miwiti bocor"
Karet degradasi ing bahan kimia	Jaket PTFE punika inert kimia - pH 0-14, resistance universal
Elastomer gagal ing ndhuwur +150 ° C	Ngalahake -180 ° C nganti + 200 ° C
Gesekan dhuwur - kelet-slip	PTFE nduweni gesekan paling sithik - gerakan lancar, ora ana kelet-slip
O-ring gagal ing shafts obah	Dirancang kanggo gerakan reciprocating lan rotary - sealing dinamis
Ganti sing kerep	Spring menehi ganti rugi kanggo nyandhang - tahan taun, ora sasi

Comparison & Pandhuan Pilihan

U-Type vs O-Ring vs V-Type

Fitur	U-Tipe Spring Seal	O-Ring	Tipe V Spring Seal
Zero Pressure Sealing	✅ Ya - musim semi nyedhiyakake kekuwatan	❌ Ora	✅ Ya
Tekanan - Dinamis	Nganti 40 MPa	Moderate	Ngisor
Tekanan - Statis	Iki 60 MPa	Moderate	Iki 60 MPa
Suhu	-180°C nganti +200°C	-180°C nganti +200°C	-180°C nganti +200°C
Ketahanan kimia	★★★★★ universal	★★☆☆☆	★★★★★
Gesekan	★★★★★ paling ngisor	★★★★☆	★★★★★
Gerakan Shaft	Reciprocating & rotary	Statis wae	Statis / kacepetan kurang
Nganggo Kompensasi	✅ Spring kompensasi	❌ Ora	✅ Ya
Paling apik Kanggo	Batang piston, batang katup	Umum statis	Flange, tutup
biaya	$$$	$	$$$

Pandhuan Pilihan Cepet

Yen Layanan Sampeyan ...	Pilih...
Batang piston, batang katup - gerakan bolak-balik	Tipe U kanthi spring heliks/kantilever
Rotary shafts - rotasi kacepetan kurang	U-Tipe karo spring cantilever
Flanges, tutup, pasuryan mburi - sealing statis	Tipe V
Tujuan umum, biaya murah, media sing resik	O-Ring
Tekanan dhuwur (nganti 60 MPa)	U-Tipe karo dering serep
Suhu ekstrem (-180°C nganti +200°C)	U-Type karo Elgiloy / Hastelloy spring
Kontak pangan/farmasi - Kepatuhan FDA	U-Tipe karo jaket PTFE prawan

Aplikasi Utama

Industri	Aplikasi
Pangolahan Kimia	Pompa piston, batang tutup, reaktor - asam, pelarut, bahan kimia agresif
Farmasi	Pangolahan steril, peralatan ngisi - FDA / USP, sterilisasi CIP / SIP
Panganan & Wedang	Katup sanitasi, mesin ngisi - Kepatuhan FDA, cairan CIP
Semikonduktor	Gas kemurnian dhuwur lan segel kimia, sistem vakum - ultra-kemurnian
Minyak & Gas	Peralatan Wellhead, katup kontrol, pompa - tekanan dhuwur, H₂S
Aerospace	Sistem hidrolik, sistem bahan bakar - suhu ekstrim, linuwih dhuwur

Aplikasi Donya Nyata

Pasinaon Kasus 1: Pompa Kimia - 3x Luwih Umur

Tantangan: Sawijining pabrik kimia ngganti cincin-O karet ing pompa piston sing nangani pelarut saben 2-3 sasi amarga dadi gedhe lan hardening, nyebabake gangguan produksi.

Solusi: Segel berenergi pegas tipe U sing dipasang nganggo jaket PTFE sing diisi karbon lan pegas baja tahan karat 316. Standar AS568A desain alur maintained.

Asil: Segel tahan luwih saka 9 sasi, 3x luwih suwe tinimbang karet. Nol bocor. Interval pangopènan ditambah saka minggu nganti musim.

Studi Kasus 2: Pengisi Farmasi - Kepatuhan FDA

Tantangan: Mesin pangisi farmasi mbutuhake segel kanggo katup puteran sing nangani produk steril. O-ring karet ora bisa ngliwati tes sing bisa diekstrak FDA.

Solusi: Disedhiyakake segel spring tipe U karo jaket PTFE prawan lan spring baja tahan karat 316. Bahan sing cocog karo FDA. Dokumentasi lengkap kasedhiya.

Asil: Lulus tes sing bisa diekstrak FDA. Seal slamet saka siklus sterilisasi CIP / SIP sing bola-bali. Ora ana panggantos sajrone 18 wulan.

Cathetan: Asil kasus nyata beda-beda miturut kondisi aplikasi. Hubungi kita kanggo rekomendasi khusus aplikasi.

Factory Factory Factory Factory

Spesifikasi Teknis

Properties produk

Paramèter	Nilai
Range Suhu	-180°C nganti +200°C (gumantung kelas)
Tekanan - Dinamis	Nganti 40 MPa (karo dering serep: nganti 60 MPa)
Tekanan - Statis	Iki 60 MPa
Kacepetan - Reciprocating	Nganti 15 m/s
Kacepetan - Rotary	Nganti 1-3 m / s
Bahan	Jaket PTFE + pegas Stainless Steel (301/316)
Ketahanan kimia	pH 0-14 - meh universal
Tipe Sealing	Radial sealing - rod utawa piston

Pilihan Bahan Jaket

sasmita	Paling apik Kanggo	Manfaat Utama	Watesan kimia
PTFE prawan	Bahan kimia sing resik, aplikasi FDA, layanan umum	Ketahanan kimia universal, gesekan paling murah, tundhuk karo FDA	Soft - resistance nyandhang ngisor
PTFE sing diisi karbon	Kacepetan dhuwur, boros panas, anti-statis	Konduktivitas termal, resistensi creep sing luwih apik	Ora kanggo oxidizers kuwat
PTFE sing diisi kaca	Media abrasive, nyandhang dhuwur, slurries	Nambah kekuatan mekanik, resistensi nyandhang	Ora kanggo HF utawa alkali kuwat
PTFE sing diisi MoS₂	Media lengket, torsi kurang, lubricity ditingkatake	Suda gesekan, nambah resistance nyandhang	Ora kanggo asam oksidasi

Pilihan Bahan Spring

Bahan Spring	Paling apik Kanggo
301 SS / 316 SS	Layanan kimia umum, suhu moderat
316L SS	Peningkatan resistensi karat - bahan kimia agresif, banyu asin
Elgiloy®	Resistance korosi sing apik, suhu dhuwur - aerospace, kritis
Hastelloy® C-276	Resistance korosi ekstrim - bahan kimia sing agresif, asam
Inconel®	Kekuwatan suhu dhuwur - panas banget (+260°C+)

Pilihan Tipe Spring

Tipe Spring	Paling apik Kanggo	Fitur Utama
Spring Heliks	Tekanan dhuwur, dinamis statis / kacepetan kurang	Beban paling dhuwur, pre-load konsisten
Spring Cantilever	Penyegelan dinamis, media abrasif	Muat ing pinggir lambe - tumindak scraping
V-Spring	Gesekan suda, tekanan moderat	Karakteristik spring alus, gesekan kurang

Jaminan Mutu Taifno

100% Resin PTFE Virgin - ora ana regrind, ora ana bahan daur ulang. Kualitas konsisten, batch sawise batch.

Mesin CNC Presisi - Ora ana biaya cetakan. Ukuran khusus saka diameter 5mm nganti 3300mm.

Keterlacakan Lengkap - Saben kumpulan sing bisa dilacak saka bahan mentah nganti segel rampung. Sertifikat bahan ing panyuwunan.

Sertifikasi ISO 9001 — Proses manufaktur sing disertifikasi miturut sistem manajemen kualitas ISO.

Kasedhiya Kelas sing Selaras karo FDA — Virgin PTFE nyukupi syarat FDA 21 CFR 177.1550 lan BfR.

Spring Alloys kasedhiya - 301/316 SS standar; Elgiloy, Hastelloy, Inconel kanggo kondisi nemen.

Kompatibilitas Groove Standar — Cocog karo alur O-ring standar AS568A, DIN 3771.

Test Test Test Test

FAQ

P: Apa iku segel spring energized U-jinis lan nalika aku kudu nggunakake?

A: Jaket PTFE U-shaped karo spring logam nang. Segel saka tekanan nol nganti tekanan dhuwur (nganti 60 MPa) ing poros obah.

Gunakake nalika O-ring utawa segel lambe karet gagal, ing rod piston, batang katup, lan aplikasi dinamis nangani bahan kimia agresif, suhu nemen, utawa tekanan dhuwur.

Tipe-U vs Tipe-V: Tipe-U yaiku penyegelan radial, kanggo rod piston lan batang katup. Tipe V yaiku sealing aksial, kanggo flensa lan tutup.

Yen sampeyan sealing rod obah: milih U-jinis.

Yen nutup flange utawa tutup: pilih V-jinis.

P: Pira regane spring seal tipe U?

A: Biaya gumantung saka diameter, bahan jaket, alloy spring, jinis spring, lan jumlah. Ukuran standar diwiwiti saka kira-kira X−X−Y. ukuran Custom dipetik saben drawing.

Biaya impact alloy spring: 301/316 SS (standar, biaya paling murah) → Elgiloy/Hastelloy (korosi ekstrim/suhu dhuwur, biaya luwih dhuwur).

Biaya impact jinis spring: Helical (beban luwih dhuwur) vs cantilever (dynamic scraping) vs V-spring (friction low).
