V-Tipe Spring Energized Seal

Taifno minangka pabrikan Cina segel bertenaga musim semi tipe V. Segel iki direkayasa kanthi tliti lan bisa disesuaikan, dirancang kanggo aplikasi segel statis kayata flanges, piring tutup, lan pasuryan mburi. Dheweke menehi kinerja sealing sing dipercaya ing macem-macem kahanan operasi, kalebu tekanan saka nol nganti tingkat dhuwur, suhu sing ekstrem, lan paparan media kimia.

Kirim Pitakonan

Deskripsi Produk

Spring internal saka V-jinis spring-energized segel nyedhiyakake pasukan sealing awal ing kondisi nol-meksa; meksa sistem luwih nambah efek sealing-sing luwih dhuwur meksa, sing kenceng segel.

Kisaran suhu operasi: -180 ° C nganti + 200 ° C; tekanan nganti 45 MPa (dinamis) / 60 MPa (statis); kacepetan reciprocating nganti 15 m / s.

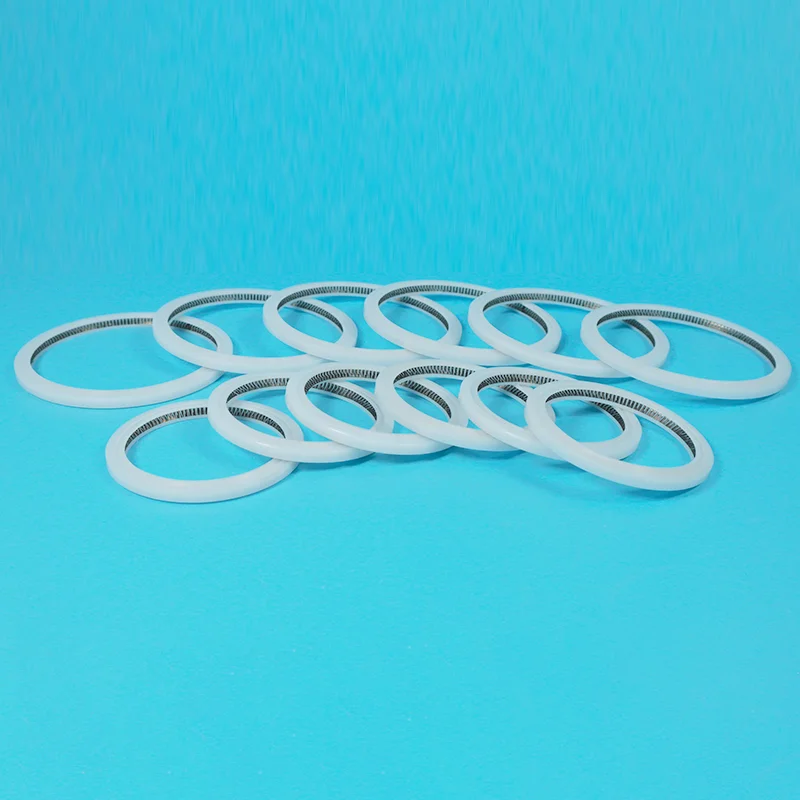

V-Type Spring Energized Seal

Apa Segel Bertenaga Musim Semi Tipe-V?

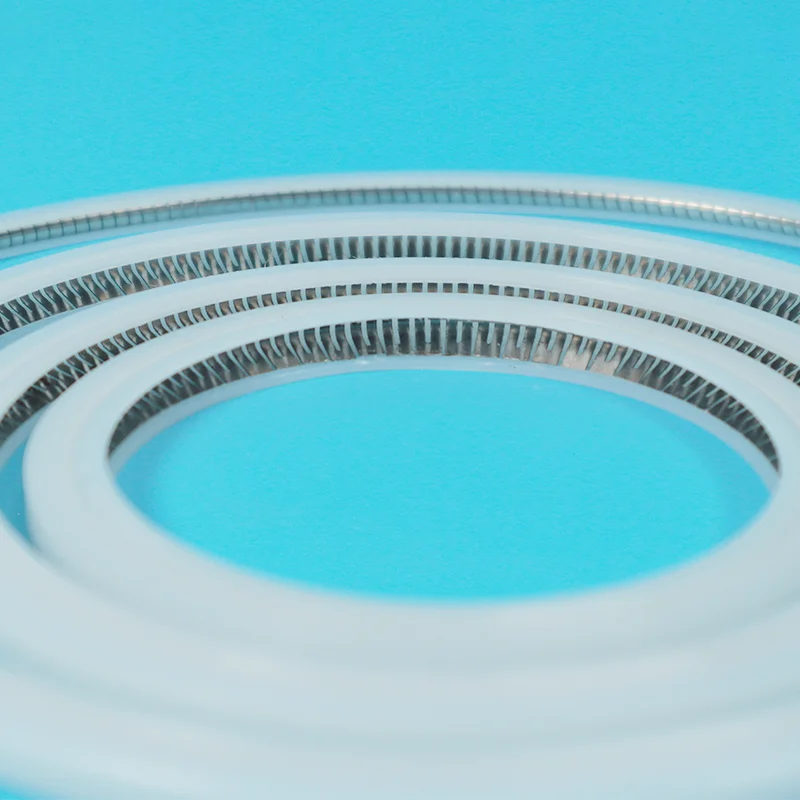

V-jinis spring-energized segel kasusun saka PTFE U-shaped jaket karo V-shaped stainless steel spring nang. V-spring nduweni desain "kantilever" sing konsentrasi beban ing pojok utama lambe sealing, nyedhiyakake tumindak wiping sing dipercaya.

Cara kerjane:

Tekanan nol: V-spring nyedhiyakake gaya sealing awal — segel sanajan sistem ora ditekan

Ing tekanan: Tekanan sistem lumebu ing rongga U lan nyurung lambe sing nutupi luwih keras marang permukaan kawin — tekanan = segel sing luwih kenceng

Self-energizing: Ora ana pasukan eksternal sing dibutuhake kanggo njaga integritas segel

Tipe-V vs. Tipe-U: Kang Sampeyan Perlu?

Fitur	Tipe V	Tipe U
Arah Segel	Axial - flanges, tutup, pasuryan mburi	Radial - rod piston, batang tutup
Tipe Spring	Pegas kantilever berbentuk V	Spring helical utawa cantilever
Paling apik Kanggo	Penyegelan statis	Penyegelan dinamis (muter / puteran)
Tindakan Wiping	Ya - wiping dipercaya saka lebu	Moderate

Kenapa Pilih Tipe V?

Masalah	Carane V-Tipe Ngatasi Iku
O-ring gagal ing siklus meksa	Spring menehi pasukan sealing pancet - ora kena pengaruh fluktuasi tekanan
Segel karet ngrusak bahan kimia	Jaket PTFE punika inert kimia - pH 0-14, resistance universal
Segel bocor ing tekanan nol	Spring nyedhiyakake pasukan sealing ing tekanan nol
Gesekan dhuwur - kelet-slip	PTFE nduweni gesekan paling sithik - gerakan lancar, ora ana kelet-slip
Suhu ekstrem ngrusak elastomer	-180 ° C nganti + 200 ° C - cryogenic kanggo sterilisasi

Panduan Pilihan

Tipe V vs O-Ring vs Tipe U

Fitur	Tipe V	O-Ring	Tipe U
Zero Pressure Sealing	✅ Ya - musim semi nyedhiyakake kekuwatan	❌ Ora	✅ Ya
Tekanan	Nganti 60MPa (statis)	Moderate	Nganti 60MPa
Suhu	-180°C nganti +200°C	-180°C nganti +150°C	-180°C nganti +200°C
Ketahanan kimia	★★★★★	★★☆☆☆	★★★★★
Gesekan	★★★★★ paling ngisor	★★★★☆	★★★★★
Arah Segel	Axial	Radial	Radial
Paling apik Kanggo	Flanges, tutup, pasuryan mburi	Penyegelan statis umum	Batang piston, batang katup

Pandhuan Pilihan Cepet

Yen Layanan Sampeyan ...	Pilih...
Flanges, tutup, pasuryan mburi - sealing statis	Tipe V
Batang piston, batang katup - gerakan bolak-balik	Tipe U
Tujuan umum, biaya murah, media sing resik	O-Ring

Aplikasi Utama

Industri	Aplikasi
Pangolahan Kimia	Tutup reaktor, flange, omah pompa - asam, pelarut, bahan kimia agresif
Farmasi	Peralatan pangolahan steril, bioreaktor, mesin pangisi - Kepatuhan FDA / USP
Semikonduktor	Gas kemurnian dhuwur lan segel kimia, sistem vakum - ultra-kemurnian
Aerospace	Sistem bahan bakar, sistem hidrolik - suhu ekstrim, linuwih dhuwur
Minyak & Gas	Segel katup, peralatan wellhead - tekanan dhuwur, H₂S, media korosif
Panganan & Wedang	Sambungan sanitasi, peralatan ngisi - Kepatuhan FDA

Aplikasi Donya Nyata

Studi Kasus 1: Reaktor Kimia — 3 Taun Zero Leakage

Tantangan: Sawijining pabrik kimia ngalami bocor saka segel manway reaktor sing nangani asam agresif ing suhu 150°C. Gasket PTFE standar padha kadhemen-mili lan bocor saben 6-8 sasi. Maintenance dibutuhake mati lan reresik lengkap.

Solusi: Segel bertenaga musim semi tipe V sing dipasang nganggo jaket PTFE sing diisi kaca kanggo ningkatake ketahanan aus. V-spring nyedhiyakake pasukan sealing pancet ngimbangi siklus termal lan fluktuasi tekanan.

Asil: Nol bocor luwih saka 3 taun. Ora ana pangopènan sing dibutuhake. Ngilangi biaya shutdown taunan.

Studi Kasus 2: Pengisi Farmasi - Kepatuhan FDA Digayuh

Tantangan: Mesin pangisi farmasi mbutuhake segel kanggo katup puteran sing nangani produk steril. O-ring standar ora bisa ngliwati tes sing bisa diekstrak FDA lan mbutuhake panggantos sing kerep amarga serangan kimia saka siklus CIP/SIP.

Solusi: Disedhiyakake segel spring-energized tipe V karo jaket PTFE prawan lan 316 stainless steel V-spring. Bahan sing cocog karo FDA. Dokumentasi lengkap kasedhiya.

Asil: Lulus tes sing bisa diekstrak FDA. Seal slamet ing siklus sterilisasi CIP / SIP tanpa degradasi. Ora ana panggantos sing dibutuhake sajrone 18 wulan.

Cathetan: Asil kasus nyata beda-beda miturut kondisi aplikasi. Hubungi kita kanggo rekomendasi khusus aplikasi.

Factory Factory Factory Factory

Spesifikasi Teknis

Properties produk

Paramèter	Nilai
Range Suhu	-180°C nganti +200°C
Tekanan - Dinamis	Nganti 45MPa
Tekanan - Statis	Nganti 60MPa
Kacepetan - Reciprocating	Nganti 15m/s
Kacepetan - Rotary	Nganti 1m/s
Bahan	Jaket PTFE + Stainless Steel V-spring (304/316/301)
Ketahanan kimia	pH 0-14 - meh universal
Tipe Sealing	Axial sealing - rotary statis utawa kurang-kacepetan

Pilihan Grade Material

sasmita	Paling apik Kanggo	Manfaat Utama	Watesan kimia
PTFE prawan	Bahan kimia sing resik, aplikasi FDA, layanan umum	Ketahanan kimia universal, gesekan paling murah, tundhuk karo FDA	Soft - resistance nyandhang ngisor
PTFE sing diisi kaca	Media abrasive, nyandhang dhuwur, slurries	Nambah kekuatan mekanik, resistensi nyandhang	Ora kanggo HF utawa alkali kuwat
PTFE sing diisi karbon	Disipasi panas, anti-statis, gesekan kurang	Konduktivitas termal, resistensi creep sing luwih apik	Ora kanggo oxidizers kuwat
MoS₂-Diisi PTFE充	Media lengket, torsi kurang, lubricity ditingkatake	Suda gesekan, nambah resistance nyandhang	Ora kanggo asam oksidasi

Pilihan Bahan Spring

Bahan Spring	Paling apik Kanggo
304 SS / 316 SS	Layanan kimia umum, suhu moderat
316L SS	Peningkatan resistensi karat - bahan kimia agresif, banyu asin
Elgiloy	Ketahanan korosi sing apik - layanan aerospace, kimia, kritis
Hastelloy	Resistance korosi ekstrim - bahan kimia sing agresif, asam
Inconel	Kekuwatan suhu dhuwur - panas banget (+260°C+)

Jaminan Mutu

100% Resin PTFE Virgin - ora ana regrind, ora ana bahan daur ulang. Kualitas konsisten, batch sawise batch.

Manufaktur Spring Precision - Springs diprodhuksi kanggo specifications pas karo peralatan CNC.

Keterlacakan Lengkap - Saben kumpulan sing bisa dilacak saka bahan mentah nganti segel rampung. Sertifikat bahan ing panyuwunan.

Sertifikasi ISO 9001 — Proses manufaktur sing disertifikasi miturut sistem manajemen kualitas ISO.

Kasedhiya Kelas sing Selaras karo FDA — Virgin PTFE nyukupi syarat FDA 21 CFR 177.1550 lan BfR.

Paduan Spring Kustom Kasedhiya — standar SS 301/304/316; Elgiloy, Hastelloy, Inconel kanggo kondisi nemen.

Test Test Test Test

FAQ

P: Apa segel spring-energized tipe V lan nalika aku kudu nggunakake?

A: A PTFE U-jaket segel karo V-shaped stainless steel spring nang. Segel saka tekanan nol (spring nyedhiyakake gaya awal) nganti tekanan dhuwur (tekanan sistem menehi energi ing lambe).

Gunakake nalika O-rings utawa segel karet gagal, ing kimia agresif, suhu nemen (-180 ° C kanggo +200 ° C), tekanan dhuwur (nganti 60MPa), utawa aplikasi kritis ngendi bocor ora ditrima.

Tipe-V vs Tipe-U: Tipe-V kanggo flensa, tutup, pasuryan mburi (sealing aksial). U-jinis kanggo rod piston, batang katup (radial sealing).

Yen sampeyan nutup flange utawa tutup, pilih V-jinis.

Yen sealing rod obah, pilih U-jinis.

P: Pira regane segel musim semi jinis V lan apa wektu timbal?

A: Biaya gumantung ing diameteripun, bahan bahan, spring alloy, lan jumlahe. Ukuran standar diwiwiti saka kira-kira X−X−Y. ukuran Custom dipetik saben drawing.

Biaya impact alloy spring: 304 SS (standar, biaya paling murah) → 316 SS (karat sing luwih apik) → Elgiloy/Hastelloy/Inconel (korosi ekstrim/suhu dhuwur, biaya sing luwih dhuwur).

Wektu timbal:

Ukuran standar: 5-7 dina.

Ukuran khusus: 10-15 dina.

Shipping: online 5-10 dina, segara 15-30 dina.
